Крупнощитовая опалубка

Данный вид крупнощитовой опалубки содержит щиты площадью 3…20 м.кв. с повышенной несущей способностью и используется для заливки больших площадей одновременно. Конструкция оснастки представляет собой палубу с поддержкой ребер и прогонов. Эта конструктивная разновидность наиболее практична и универсальна в эксплуатации, заметно улучшает качество поверхностей бетона за счет уменьшения количества стыков панелей, при этом высота элемента обычно примерно равна высоте бетонирования, то есть уровню заливаемого бетона.

Конструктивные особенности и область применения

крупнощитовая опалубкаОснастка предназначена для строительства монолитных сооружений различных конструкций и размеров, монтаж и разборка щитов и поддерживающей системы производится только краном, поскольку удельный вес элементов достигает 60 кг/м.кв. Основной элемент является самонесущим. Щиты снабжены подкосами и подмостями для установки конструкции в заданном положении и регулировочными домкратами для более точного выставления.
Крупнощитовая оснастка применяется для отливки практически всех конструктивных элементов построек и сооружений: опалубка для фундамента, наружных и внутренних стенах, колоннах и перекрытиях. Наибольшее распространение оснастка такого типа получила при постройке жилых и административных зданий.

При строительстве многоэтажных жилых домов предпочтительным является применение каркасного типа конструктивной схемы: наружные стены собираются из заводских элементов (сэндвич-панели), легкого бетона (керамзитобетона, газобетона или ячеистого) или из кирпича, а несущие элементы выполняются из монолитного железобетона. Основой конструктивной схемы является каркас из несущих монолитных или сборных железобетонных колонн с балочным или плитным перекрытием. При этом для сборных, блочных и кирпичных ограждающих конструкций наружная отделка выполняется поэтажно (по мере заливки каркаса).

Технология бетонирования

В зависимости от размеров бетонируемого элемента и требований к качеству поверхностей базовая панель состоит из палубы и несущего каркаса (размеры палубы соответствуют площади опалубливания) или же собирается из отдельных частей, соединяемых системой замков. Соседние панели имеют скрепляются горизонтальными винтовыми стяжками, которые проходят через тело будущей конструкции и устанавливаются до начала бетонирования. Для увеличения устойчивости конструкции и выставления ее в положение, соответствующее проектному, используют подкосы и раскосы разных типов, снабжаемые винтовыми механическими домкратами и механизмами более тонкого регулирования.

Опалубка стеновая собирается в два приема. Вначале монтируется армирующий каркас, далее устанавливаются щиты опалубки с внешней стороны стены на всю высоту бетонирования и в последнюю очередь устанавливаются щиты со внутренней стороны. При наличии проема в стене его размеры задаются заранее и контролируются на этапе установки оснастки.

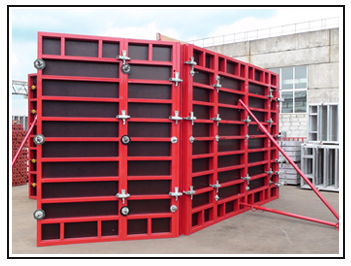

опалубка

Бетонная смесь заливается в опалубку с закрепленных на панелях снаружи консольных подмостей. Бетонирование стен ведется поэтапно, границей между отдельными заливаемыми участками обычно является дверной проем. Опорожнение бункера с бетонной смесью осуществляется всегда в ряде точек одновременно согласно конструктивной схеме, при этом бетон в опалубку укладывается послойно, толщиной 0,3...0,4 м, и уплотняется погружным вибратором сразу при закладке. Для определения давления смеси при заливке ее в опалубку используется инвентарная специальная втулка и (или) дополнительный вкладыш.

Базовую панель для стен и перекрытия часто изготовляют по размерам бетонируемой участка здания,  однако размеры участка не должны превышать площадь 70 м.кв.

Оснастку устанавливают в последовательном режиме, определяя ее конструктивные особенности для каждого этапа и обеспечивая устойчивость отдельных частей опалубки и конструкции целиком в процессе выполнения работ.

Крупнощитовая опалубка системы WELSER PROFILE AG

Для крупнощитовой оснастки, работающей при повышенном давлении жидкого бетона (до 100 кН/м2) была  создана специальная  система  усиленного профиля WELSER PROFILE AG (Австралия). Рамы опалубки изготавливаются из неразъемных высокопрочных полых стальных  профилей с формованными гофрами. Толщина панели составляет стандартные 10  или 12 см, но толщина листа палубы  увеличена до 6 см; толщина металлического профиля у отдельных базовых панелей доходит до 3,8 мм.

По высоте бетонирования применим стандарт ЕЭС — 3 м, в пределах этой высоты изменение высоты щита с шагом в 100 мм:  0,3…1,2 м.  При индивидуальном заказе размеры панелей и соединительных элементов могут быть изменены.

опалубка

Для данного типа заливочных форм приняты к использованию наружные вибраторы для повышения плотности бетона. Исходя из расчетного давления смеси, для изготовления панелей используют многослойную фанеру высокого качества  толщиной 0,18 м, вскрытую с обеих сторон синтетической смолой (полимерное покрытие). Отверстия в местах крепления листа фанеры к раме закрывают пластиковыми втулками, места соединения щитов с каркасом изолированы силиконом. В качестве комплектующих используются, как и в других подобных системах, замковые соединения, устанавливаемые на элемент попарно, замковые универсальные соединения для крепления вспомогательных деталей к элементам и для создания нужного распора опалубки. В случае необходимости добавляются дополнительные винтовые стяжки. В комплект входят ригели для нивелирования поверхности  и поперечного выравнивания.

Благодаря особенностям конструкции, установить замковые соединения возможно в любом месте рамы. Это практичные и удобные в обращении специализированные замки. Винтовые стяжки применяются типовые. Все комплектующие изделия имеют длительный ресурс работы благодаря покрытию методом горячей оцинковки.
Достоинством опалубки является большая допустимая высота бетонирования (до 4,5 м) без дополнительного усиления (крепления и раскосы), конструкция поддерживает ускоренный режим бетонирования.

Каркас щита собирается из палубы (водостойкая фанера) и опалубочных профилей, торец листа предохраняется от воздействия влаги не только опалубочным конструктивным профилем, но и герметиком. Горизонтальные и вертикальные панели крепятся друг к другу с помощью замков. Для повышения конструктивной прочности системы устанавливаются укосы, стяжные  гайки и болты. Система легко собирается и разбирается, некоторые щиты допускается перевозить уже собранными в блоки.


Технические характеристики:

Габаритные размеры щитов, мм
3000x300 3000x2400
3000x600 1200x2400
3000x900 1200x1200
3000x1200
